在安防監控領域中，對于拼接屏的應用十分廣泛，由于監控中心的視頻監控畫面較多，一般都會有數十路或數百路信號需要同時在拼接屏上顯示。我們知道，如果一塊拼接屏只顯示一路監控畫面，這如此多的數量是基本做不到的，那么就要在一塊拼接屏上顯示多路監控畫面，這就涉及到分屏顯示。

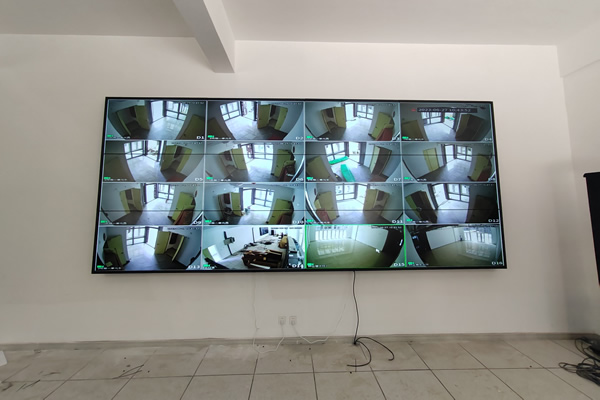

目前，比較常見的分屏顯示有：4分屏、9分屏、16分屏這三種，再往上36或64分屏則很少客戶使用，只有通過分屏顯示，才能讓數量較多的監控畫面做到全部同時顯示出來。那么，監控拼接屏怎么設置分屏顯示的？

首先，一般需要使用到解碼器，通過解碼器來實現視頻監控信號的分配與顯示，對于不同的廠家解碼器的功能也不同，當然實現的結果是一樣的，就是解碼上屏，此外還需要配合軟件才能夠正常使用。

例如，前端有一百個視頻監控畫面需要傳輸?shù)胶蠖说谋O(jiān)控中心，并讓所有的監控畫面同步顯示出來，這時我們要先設計一個解決方案再來決定硬件的選擇，具體如下：

可以先根據觀看距離的遠近、安裝位置的大小、整體項目預算來計算出使用多少塊監控拼接屏，比如觀看距離只有3米左右，這時分屏顯示時圖像就不能太小，太小會導致看不清楚，我們用比較常用的9分屏的方式來設計，大概需要12塊監控拼接屏，可以采用三行四列分布，再根據預算決定用哪種尺寸、哪種拼縫規格，目前很多客戶采用京東方或LG拼接屏，55寸3.5mm拼縫的用得比較多。

然后，根據監控拼接屏的數量可以確定用一臺12路的解碼器就可以滿足要求，一半2K信號的即可。前端的視頻監控信號通過網絡或者光纖傳輸?shù)胶蠖丝刂浦行?，通過硬盤錄像機進行存儲，并把另一端連接到解碼器，解碼器的輸出連接到監控拼接屏的輸入端，這樣就形成了一個基本的監控顯示系統。

我們通過控制電腦安裝解碼器的軟件，可以控制監控拼接屏上的顯示方式，比如讓哪一路視頻監控信號在哪一塊拼接屏上顯示，哪幾路視頻監控信號在哪一塊屏上顯示，一半都會采用4分割、9分割、16分割這三種。如果分割太多，單畫面顯示就會過小，遠點的距離就會看不清畫面，所以不建議使用16分割以上的分屏。

在一些應急指揮中心場合，我們還希望某些監控視頻可以跨屏顯示，或者畫中畫、畫面疊加顯示，這時解碼器是無法實現的，那么就需要增加外置圖像處理設備。
