目前，LED顯示屏的封裝技術主要有兩種，分別是COB光源和SMD光源。其中，COB光源是高功率集成面光源，將LED芯片直接貼在高反光率的鏡面金屬基板上的高光效集成面光源技術，此技術剔除了支架概念，無電鍍、無回流焊、無貼片工序，因此工序減少，成本節約，led點間距也可以做到更小，屏幕本身的防護等級也大大增加；SMD光源就是表面貼裝發光二極管，SMD貼片有助于生產效率提高，以及不同設施應用，不過SMD封裝工藝比較復雜，而且穩定性還不好，死燈率偏高。

一、封裝方式區別

1.SMD技術

傳統的led屏采用的smd表貼技術是將三種不同顏色的led晶片封裝的燈，按照一定的間距封裝在一個膠體內形成一個顯示模組，工藝流程是流led芯片封裝在支架內形成燈珠，燈珠通過焊錫再貼在PCB板上，同時再進行回流焊進行引線焊拉，然后將環氧樹脂對支架進行點膠封裝，最終形成一個模組，最后拼接成一個顯示單元，這就是我們常說的led顯示屏smd封裝工藝。

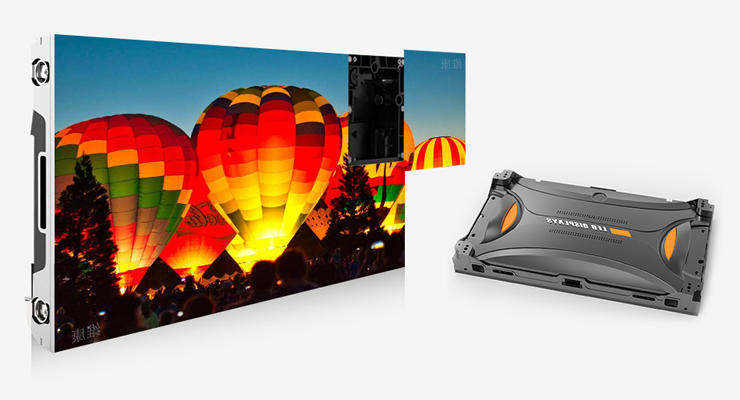

2.COB技術

cob光源指的是板上芯片封裝，分為倒裝和正裝，直接將芯片粘在基板上，再進行灌膠封裝，整個過程更加簡單，去除了led芯片的制作以及回流焊兩大部分，簡化了步驟。

二、技術特點區別

cob光源的優勢：

1.穩定性更好，死燈率很低，減少售后問題；

2.防抖性能更好，輕微碰撞不會導致大面積碎燈；

3.點間距可以做到更小，目前已推出P0.6超窄邊點間距，不過市面上常見的還是P0.93、P1.25、P1.56這三種規格；

4.使用壽命長，支持連續開機工作；

5.亮度柔和，不刺眼，適合長時間觀看；

6.散熱更好，cob光源直接將燈封裝在PCB板上，通過PCB板上的銅箔將熱量傳出，所以直接減少了熱量，大大延長了使用壽命。

smd光源的優勢：

1.技術成熟，市場應用廣泛，大屏幕顯示市場占有率高；

2.成本低，價格相比cob更有優勢；

3.后期維護成本低，可單個燈珠修復。

總的來說，cob光源作為一種新型的led封裝技術，它簡化了傳統的smd表貼式封裝工藝，使整個封裝過程更加簡單，這也打破了一些技術上的限制，使得led顯示屏的點間距能做到更小，同時也增加了單元板的防護等級，讓led屏幕的表面更加耐撞、耐壓，也減少了售后服務的概率。
